Trạm trụ hợp bộ

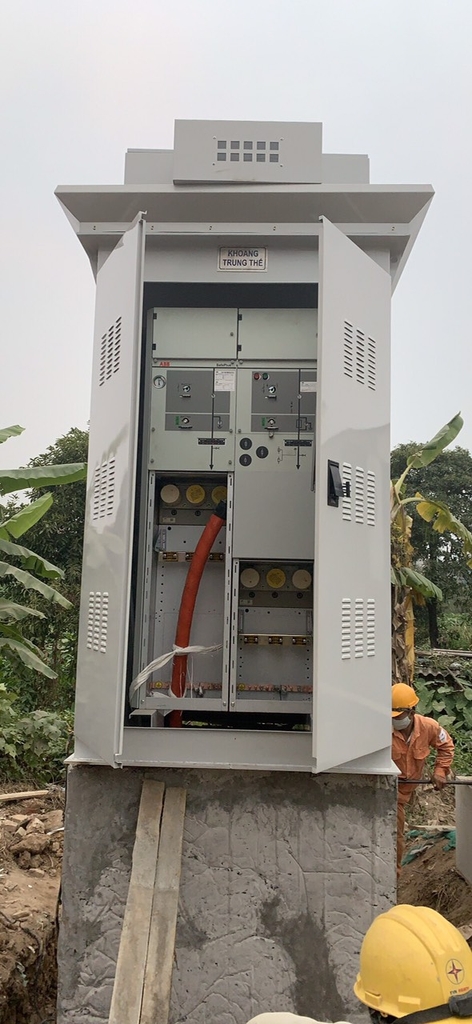

Trạm biến áp phân phối một cột hay còn gọi là trạm trụ một cột là loại trạm trong đó máy biến áp được đặt trên trụ thép đơn hoặc trụ bằng cột bê tông ly tâm. Các bộ phận khác được làm bằng tôn tráng kẽm, dày 2mm – 8mm và được sơn tĩnh điện. – Trạm được lắp đặt ngoài trời và được sử dụng ở các nơi công cộng có không gian hẹp, mật độ dân cư cao như: các trung tâm thương mại, nhà cao tầng, bệnh viện, sân bay, tàu điện, vỉa hè, công viên… Ngoài ra, nó cũng được sử dụng trong các khu công nghiệp, các nhà máy sản xuất.

Thông số kỹ thuật

Khoang cao thế:

• Tiêu chuẩn áp dụng: IEC60265, IEC60298, IEC60694
• Điện áp định mức: đến 40.5kV
• Dòng điện định mức: 630A
• Khả năng cắt dòng ngắn mạch: 20kA/s

Khoang máy biến áp:

• Tiêu chuẩn áp dụng: IEC60076
• Tần số định mức: 50Hz
• Điện áp định mức phía cao thế: đến 40.5kV
• Điện áp định mức phía hạ thế: 400V
• Công suất máy biến áp: đến 2500kVA

Khoang hạ thế:

• Tiêu chuẩn áp dụng: IEC61439
• Tần số định mức: 50Hz
• Dòng điện định mức: đến 4000A
• Điện áp định mức: 400V
• Cấu hình điển hình gổm có: ngăn chống tổn thất (đồng hồ, công tơ, biến dòng, đèn báo), ngăn thiết bị đóng cắt (ACB hoặc MCCB tổng, MCCB nhánh, chống sét van).
