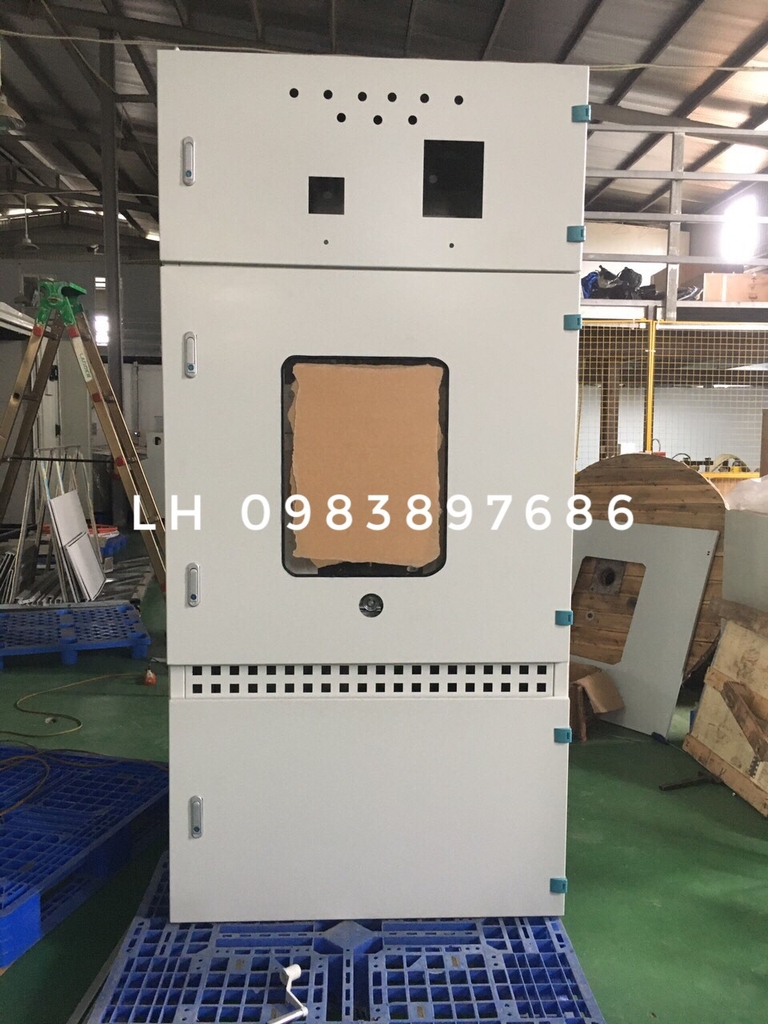

Tủ điện trung thế 7,2kv

Liên hệ Còn hàng
Tudienkhaiphat.com cung cấp thiết bị đóng cắt để phân phối sơ cấp và thứ cấp theo yêu cầu của khách hàng. Sản phẩm của chúng tôi bao gồm các máy cắt chân không và dao cắt tải. Các phạm vi điện áp 7.2kV - 12kV - 24kV - 36kV. Dòng điện định mức lên đến 3600A. Các thiết bị chuyển mạch được thiế...

Tudienkhaiphat.com cung cấp thiết bị đóng cắt để phân phối sơ cấp và thứ cấp theo yêu cầu của khách hàng. Sản phẩm của chúng tôi bao gồm các máy cắt chân không và dao cắt tải. Các phạm vi điện áp 7.2kV - 12kV - 24kV - 36kV. Dòng điện định mức lên đến 3600A.

Các thiết bị chuyển mạch được thiết kế linh hoạt, nó có thể được cài đặt các thiết bị chuyển mạch của hầu hết các thương hiệu.

Thiết kế thiết bị chuyển mạch theo yêu cầu người sử dụng:

  • Độ tin cậy cho sự cung cấp điện liên tục.
  • Cài đặt đơn giản, thuận tiện cho vận hành, bảo trì.
  • An toàn cho người sử dụng.

1. Thông số kỹ thuật

  • Điện áp định mức (kV): 7.2-12-24-36
  • Dòng điện làm việc thanh cái (A): 630-3600
  • Dòng ngắn mạch 1s (kA):25/20/16/12.5
  • Công suất (kA): 62.5/50/40/31.5

2. Tủ trung thế được sử dụng rộng rãi

- Tòa nhà cao tầng, bệnh viện, trường học, trung tâm thương mại, cao ốc

- Trạm biến áp hợp bộ

- Nhà máy khu công nghiệp,...

3. Tiêu chuẩn

Phù hợp với tiêu chuẩn IEC 62271 - 200 và 60694 liên quan đến việc sản xuất các thiết bị đóng cắt trung thế và cụm truyền động điều khiển.

4. Cấp bảo vệ

- Vỏ tủ: IP5X theo  IEC 60529

- Giữa mỗi khoang: IP4X

5. Kết cấu

- Panel được sản xuất bằng thép tấm theo tiêu chuẩn ISO 50020

- Sơn: Sơn tĩnh điện

- Chuẩn màu: RAL

6. Kích thước tủ

- Đối với tủ 12kV - 24kV - 36kV

+ Tủ dao cắt tải: 800W - 2000H - 1200D (mm). (Khoang đo đếm có chiều rộng 1200mm).

+ Tủ máy cắt chân không: 1000W - 2300H - 1800D (mm)

+ Tủ máy cắt chân không và dao cắt tải: 1000W - 2300H - 1800D (mm)

- Đối với tủ 7.2kV

+ Tủ 02 máy cắt chân không: 800W - 2000H - 1200D (mm)

+ Tủ 01 máy cắt chân không: 800W - 1800H - 1500D (mm)

7. Bảo vệ

Các thiết bị chuyển mạch được bảo vệ bởi rơ lẽ kỹ thuật số của Sheneider hoặc một số thương hiệu khác nhau, đôi khi cài đặt rơ le bảo vệ điện từ theo yêu cầu của khách hàng.
