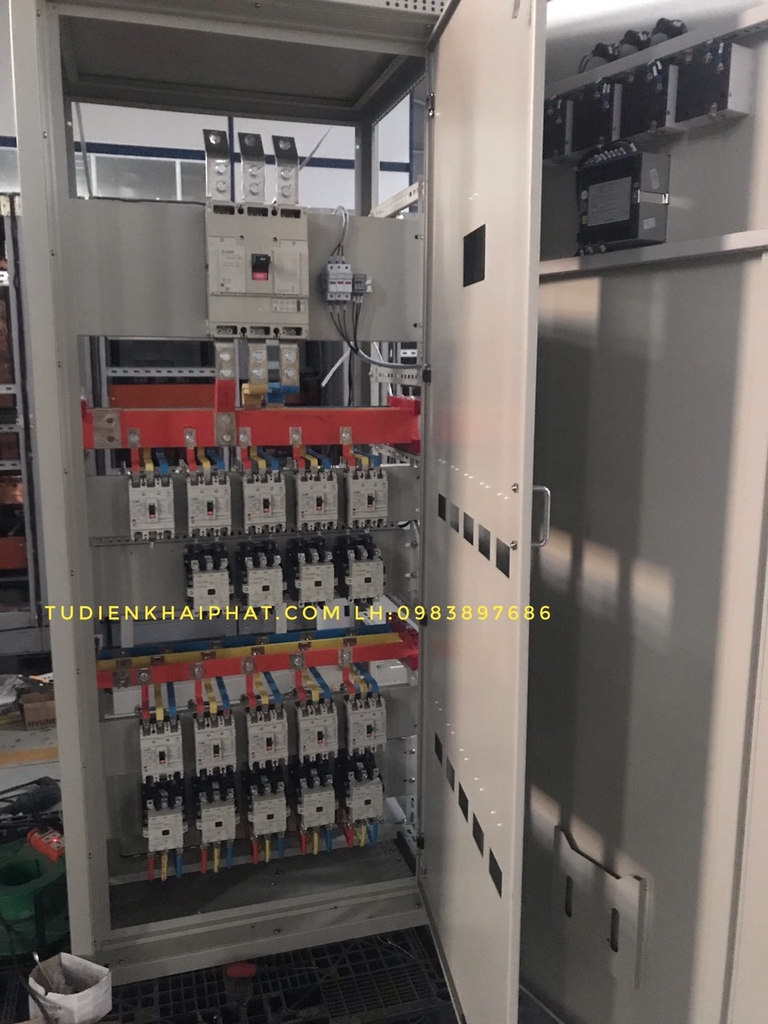

Tủ tụ bù 500kvar

Tủ tụ bù có tác dụng làm tăng hệ số công suất (cosφ) bằng cách sử dụng bộ tụ bù làm nguồn phát công suất phản kháng. Tủ tụ bù thường gồm nhiều bước tụ, mỗi bước tụ được điều khiển bằng Contactor. Việc đóng hay mở Contactor sẽ thay đổi số lượng tụ bù vận hành song song. Một bộ điều khiển kiểm soát hệ số công suất của mạng điện sẽ thực hiện đóng mở các Contactor qua đó làm cho hệ số công suất của cả mạng điện thay đổi.

Tủ tụ bù thường lắp đặt tại phòng kỹ thuật điện hoặc khu vực trạm biến áp cho các công trình công nghiệp như nhà máy, xí nghiệp, cao ốc, văn phòng, chung cư, bệnh viện…

Tủ tụ bù do KhaiPhat sản xuất có thể điều khiển bằng chế độ Manual hoặc Automatic.

Tủ có thể sử dụng cuộn kháng điện để giảm sóng hài hoặc sử dụng các thiết bị khác tuỳ và yêu cầu của khách hàng.

Tủ được thiết kế để thoát nhiệt tốt và có hệ thống quạt thông gió làm mát tủ và điện trở, sấy làm giảm độ ẩm trong tủ.

Tủ tụ bù thường sử dụng 2 loại Tụ bù điện là tụ dầu và tụ khô. Tụ bù được chia thành nhiều loại dung lượng khác nhau, phổ biến từ 5 ÷ 50 kVAr. Ngoài thành phần chính là Tụ bù điện, tủ tụ bù còn có thể được lắp thêm Cuộn kháng lọc sóng hài để tăng tính ổn định của hệ thống điện và bảo vệ tụ điện. Các cuộn kháng lọc sóng hài được chế tạo phù hợp với tính chất sóng hài của mạng điện gồm các loại cuộn kháng 6%, 7%, 14%

Thông số kỹ thuật của tủ tụ bù:

Tủ tụ bù công suất phản kháng 3 pha

- Điện áp: 380 ÷ 440V

- Tần số: 50/60Hz

- Bộ điều khiển 6 cấp ,8 cấp ,12 cấp ,14 cấp

- Đèn báo pha Đỏ - Vàng -Xanh

- Cầu chì bảo vệ

- Aptomat LS ,Mitsu,schneider ,ABB/ Theo yêu cầu

- Khởi động từ LS ,Mitsu,schneider ,ABB / Theo yêu cầu

-tụ bù 5-50kvar 415v-440v Samwa, nuintek, schneider,epcos/Theo yêu cầu

- Đồng hồ Volt, Ampe

- Chuyển mạch Volt, Chuyển mạch Ampe

- Quạt làm mát

- Cuộn kháng lọc sóng hài

- Tủ 2 lớp cánh bằng thép sơn tĩnh điện, có chân đế, tủ trong nhà, đặt trên sàn
